MessageSujet: Carter sec    Mar 21 Juil - 16:59

Bon voila cela me trotte derrière la tête depuis une bonne dizaine d années  refaire un montage carter sec

mais voila rien a vendre en neuf comme occas  et pas de cotes

alors je lance un appelle a qui aurais un modèle pour numérisé  ou prendre les cotes  pour en refaire certainement en mécano soudé  car je n ai pas 8000€ a mettre la dedans  Evil or Very Mad





amis tubistes bonne soirée


Dernière édition par franki le Jeu 30 Juil - 6:17, édité 1 fois
Revenir en haut Aller en bas
le quinquin63
Membre d'Or
Membre d'Or
avatar


MessageSujet: Re: Carter sec    Mar 21 Juil - 17:56

Franki si j'avais ces pièces je te les aurais passer sans soucis , mais la pas sa sous la main !!!!!

Q1Q1
Revenir en haut Aller en bas
YannGTT
Super pilotes Turbistes
Super pilotes Turbistes
avatar


MessageSujet: Re: Carter sec    Mar 21 Juil - 21:09

Je suis entrain de voir aussi Franki. Greg73 a tous sa Wink Jattend qu'il rentre de Vacances pour recup les brides et les plans Twisted Evil

Par contre jai regardé sur les diverse MR et NT mais pas facile d'avoir un schema clair du circuit d'huile . Et pour le choix de la pompe pareil la je nage .
Revenir en haut Aller en bas
franki
Maitre Yoda
Maitre Yoda
avatar


MessageSujet: Re: Carter sec    Mer 22 Juil - 7:25

la pompe est DC2000 3 étages 2X 0.68 en aspi et 1.10 en refoulement Hp de chez prace  products
a environ 800€ le morceau pour 13L / 1000 tours /mn

pour le schémas de raccordement simple regarde le PR de la TDC planche 022 dans les docs d forum

deux sortie carter une avant une arrière  direction  les deux pompes d asséchement sortie vers radiateur après direction bâche a huile et en bas de la bâche retour pompe Haute pression  et une fois en HP direction le bloc moteur  .
Revenir en haut Aller en bas
YannGTT
Super pilotes Turbistes
Super pilotes Turbistes
avatar


MessageSujet: Re: Carter sec    Mer 22 Juil - 13:19

Impec ! merci Wink

Donc pompe CD2000 chez PACE product 552Livres sterling en 3 etage .
par contre jai pas trouver en 2*0.68 et 1*1.10.
Bon faudra que je regarde un truc primordial c'est la place que jai derriere le bloc entre bloc et longeron car sa passe fin ....
Tu aurais la largeur de la poulie sur la pompe a tout hazard ? Merci Smile

Revenir en haut Aller en bas
franki
Maitre Yoda
Maitre Yoda
avatar


MessageSujet: Re: Carter sec    Mer 22 Juil - 15:11

15 mm suffit la chose a savoir c est le ratio vilo pompe qui est sensiblement celui de la distribution

je vous laisse chercher un peu .idea
Revenir en haut Aller en bas
frt concept
Apprenti Turbistes
Apprenti Turbistes



MessageSujet: Re: Carter sec    Mer 22 Juil - 19:20

lol
Revenir en haut Aller en bas
YannGTT
Super pilotes Turbistes
Super pilotes Turbistes
avatar


MessageSujet: Re: Carter sec    Jeu 23 Juil - 12:22

donc 2 tour vilo pour 1 tour de pompe?
Revenir en haut Aller en bas
frt concept
Apprenti Turbistes
Apprenti Turbistes



MessageSujet: Re: Carter sec    Jeu 23 Juil - 12:59

oui, comme à l'origine
Revenir en haut Aller en bas
jean-philippe
Pilotes turbistes
Pilotes turbistes
avatar


MessageSujet: Re: Carter sec    Jeu 23 Juil - 15:10

merde Franki, il y a 3 mois, j'avais tout ça en pièces détachées sur l'établi....



jp
Revenir en haut Aller en bas
http://www.r5turbocollection.unblog.fr/
franki
Maitre Yoda
Maitre Yoda
avatar


MessageSujet: Re: Carter sec    Jeu 23 Juil - 15:24

et bah oui comme comme quoi la nécessité provoque l envie biggol

a force de voir des pièces comme les tiennent au bout d un moment et bein on craque !!! drunken geek

je dirais donc a mon épouse que c est de ta faute si je craque Nah .......... na



trêve de plaisanterie il y a du monde qui aimerais passé a cette modif afin de fiabilisé la mécanique , qui devient rare et cher :dol: :dol: :dol: :dol:

quant tu investis 5 voir 9000 € dans un moteur et les périphériques et le cassé pour un dé jaugeage cela fait mal au coeur ... Crying or Very sad Crying or Very sad Crying or Very sad

J ai pris le contre peid en disant pendant 20 ans il n y en pas besoin , mais avec le retour d'expérience et comparaison c est un vrai gage de fiabilité .
comme quoi il n y a que les imbéciles qui ne change pas d avis Laughing

a tout ce que nous sommes il doit bien y avoir moyen de trouvé une solution tout de même.:bien:
Revenir en haut Aller en bas
YannGTT
Super pilotes Turbistes
Super pilotes Turbistes
avatar


MessageSujet: Re: Carter sec    Jeu 23 Juil - 15:57

Entre les chaudronniers et les usineurs présents si on y arrive pas c'est de la mauvaise volonté Laughing

Donc pour la saison 2016 si jai tout suivi la Yoda mobile pourrai recevoir un 1600 en carter sec et injection électronique cheers Tu compte imprimer le dossier photo de Jean-Philippe pour arrondir les angles avec la patronne lol!
Revenir en haut Aller en bas
YannGTT
Super pilotes Turbistes
Super pilotes Turbistes
avatar


MessageSujet: Re: Carter sec    Ven 24 Juil - 13:37

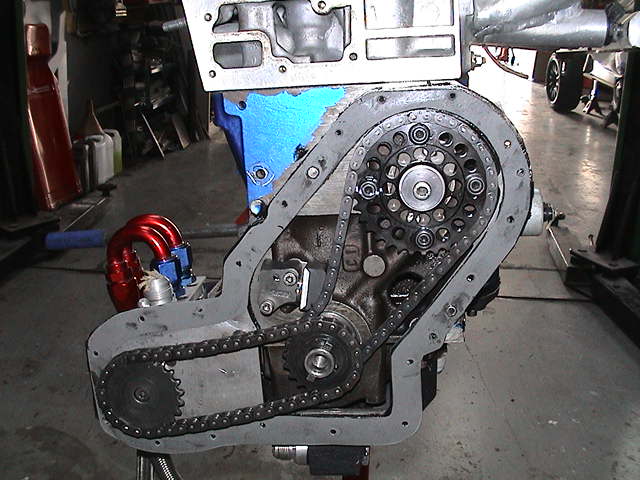

D'origine sur les grosses TC et les MAXI l'entrainement de la pompe se faisait par chaine avec un pignon double en bout de vilo ( surement le meme que les 5 AT ).
Du coup je parlé de courroie mais finalement la chaine est mieu non ?
Revenir en haut Aller en bas
franki
Maitre Yoda
Maitre Yoda
avatar


MessageSujet: Re: Carter sec    Ven 24 Juil - 14:22

oui !!!!!!! plus sur et plus petit
Revenir en haut Aller en bas
jean-philippe
Pilotes turbistes
Pilotes turbistes
avatar


MessageSujet: Re: Carter sec    Ven 24 Juil - 15:54

c'est impensable de faire faire un moule des 2 carters et une petite série de 10 ou 20 ?
je verrai bien turboman1397 dans ce genre d'aventure...moi je dis ça, je dis rien
Maintenant avec un scan 3D, ça ne doit pas être si cher de faire un moule...personne ne connait un gars qui sait faire ça ?
Au salon de l'aéronautique de Paris, j'ai vu voici 2 ans, un scanner qui numérise une hélice, le programme est envoyé à une imprimante 3d qui peux faire au choix la reproduction de l'hélice ou le moule en plusieurs parties à assembler, le tout grace à une fraise ronde qui tourne au bout d'un bras de robot...et une hélice, c'est sacrément plus compliqué que nos 2 carters !!

jp
Revenir en haut Aller en bas
http://www.r5turbocollection.unblog.fr/
Turboman1397
Pilotes turbistes
Pilotes turbistes
avatar


MessageSujet: Re: Carter sec    Ven 24 Juil - 23:43

Bonsoir à tous,
Jean-Philippe, on dirait que tu es omniscient... ou alors c'est qu'on a dû en parler au téléphone!! Bref, les gars, ne soyez pas trop pressés, mes journées ne font que 24 heures (comme les vôtres, je suppose??!!... ou alors, on m'aurait menti!! cyclops )... mais je suis sur le coup. J'ai les originaux Renault Sport (carter sec, carter de distribution, entretoise porte-pompe à huile, plénum, boîtier-papillon, bâche à huile TDC, bâche à huile Maxi et pis, je crois que c'est tout, mais c'est déjà un bon début!!), le scanner 3D... mais encore une fois, c'est le temps qui me manque un peu. Avec Franki, on vous en dira un peu plus d'ici quelque temps j'espère. En fait, ce qu'il faut que vous reteniez, c'est que, on peut aller plus vite en faisant tout faire, mais le prix ne sera plus le même (surtout lorsqu'il s'agit d’ingénierie), et je sais que comme chacun d'entre nous, vous n'êtes pas prêts à mettre une fortune dans ce genre de montage, qui aura de toute façon un certain prix. Tiens, encore une petite confidence, on bosse actuellement sur deux culbuteurs de Maxi (spécifiques) qui sont déjà scannés et en reconstruction 3D, mais là aussi, ça ne se fait pas en un claquement de doigt. Bon, je ne vous en dis pas plus sinon, vous allez me harceler!
Cordialement,
Turboman1397
Revenir en haut Aller en bas
jean-philippe
Pilotes turbistes
Pilotes turbistes
avatar


MessageSujet: Re: Carter sec    Sam 25 Juil - 7:52

ah, je me disais... cheers cheers cheers
nous n'en n'avons pas parlé Lionel, mais je me doute bien que cela titille ton esprit vu que l'ensemble carter sec est
1) indispensable pour aller chercher des chevaux fiables (et vu le manque de pièce avec le temps qui passe...)
2) finalement difficile à reproduire surtout à moindre coût
j'ai en projet l'intention de monter un gros tour TDC et je ne bute que sur le carter sec...

jp
Revenir en haut Aller en bas
http://www.r5turbocollection.unblog.fr/
YannGTT
Super pilotes Turbistes
Super pilotes Turbistes
avatar


MessageSujet: Re: Carter sec    Sam 25 Juil - 8:42

Comme je le disais a Lionel pour ma part je bosse chez Phenix system filiale de 3D System.
Nous fabriquons les imprimante 3D qui realisent les pièces en métal ( alu , inox titane, cobalt etc...).
Cela n'est d'ailleur pas vraiment de l'impression mais du fritage lazer.
Avec une tel machine il n'y a quasi aucunes limites en terme de fabrication si ce n'est la dimension des pieces qui reste contenu pour le moment . Mais niveau complexité de forme la c'est zero limite! J'ai recemment eu a réaliser pour un client une piece assez singulière > un coeur humain . Tout absolument tout les element du coeur sont ressorti et cela reste vraiment impressionant . On fais beaucoup de pieces comme des roue de turbine ou protese de chirurgie etc....

Il suffit d'avoir un model numérique 3D de la pièce pour lance une fabrication. Et c'est sur cette étape complexe et couteuse que se demene Lionel actuellement . J'essaie de voir de mon coté au boulot avec les ingé mais leurs temps libre et assez restreint...

Apres la fabrication des carter en fritage lazer meme si c'est facilement faisable ne serai pas la solution a retenir pour une raison simple , le temp de realisation d'une pièce est extrement long a raison de couche de 3/100 d'epaisseur a chaque passe du lazer je vous laisse le calcul sur la hauteur d'un carter ...
Cette technologie est vraiment destiné au prototypage meme si on devellope sans cesse le procédé pour gagner en temp de fab.

Je reste convaincu que le moin couteux sera la fonderie du moment qu'on arrive a bloquer un nombre de piece minimum ( 20/30 je pense serai pas mal mais sa c'est le domaine de Lionel Smile )

Après les faire en usinage dans la masse comme 3S faudrai voir mais ya interet de trouver un usineur tres tres compréhensif Rolling Eyes Ceci dis sur une petite série de 5 a 10 pièces cela serai moin cher qu'une fonderie je pense.
Revenir en haut Aller en bas
jean-philippe
Pilotes turbistes
Pilotes turbistes
avatar


MessageSujet: Re: Carter sec    Sam 25 Juil - 16:23

pour le look final, il n'y a pas photo, la fonderie l'emporte...
mais je suis aussi partant pour un usinage dans la masse

dans quelques temps, yangtt, on pourra peut-être fritter une r5t complète ou à monter soi-même en fonction de ce que veut le client...ok,

jp
Revenir en haut Aller en bas
http://www.r5turbocollection.unblog.fr/
nartai21
Turbistes
Turbistes
avatar


MessageSujet: Re: Carter sec    Dim 26 Juil - 16:44

pour la fonderie il y en a une du cote de dijon le boss est sympa j'ai projet de refaire des portes moyeux de monoplaces il ma dit qu'avec une pièce existante faire un moule n’était pas compliqué il travaille pour alpine signatec gage qu'il sait de quoi il parle ,donc messieurs si je peux rendre service ....
Revenir en haut Aller en bas
franki
Maitre Yoda
Maitre Yoda
avatar


MessageSujet: Re: Carter sec    Lun 27 Juil - 6:36

Turboman1397 a écrit:
Bonsoir à tous,
Jean-Philippe, on dirait que tu es omniscient... ou alors c'est qu'on a dû en parler au téléphone!! Bref, les gars, ne soyez pas trop pressés, mes journées ne font que 24 heures (comme les vôtres, je suppose??!!... ou alors, on m'aurait menti!! cyclops )... mais je suis sur le coup. J'ai les originaux Renault Sport (carter sec, carter de distribution, entretoise porte-pompe à huile, plénum, boîtier-papillon, bâche à huile TDC, bâche à huile Maxi et pis, je crois que c'est tout, mais c'est déjà un bon début!!), le scanner 3D... mais encore une fois, c'est le temps qui me manque un peu. Avec Franki, on vous en dira un peu plus d'ici quelque temps j'espère. En fait, ce qu'il faut que vous reteniez, c'est que, on peut aller plus vite en faisant tout faire, mais le prix ne sera plus le même (surtout lorsqu'il s'agit d’ingénierie), et je sais que comme chacun d'entre nous, vous n'êtes pas prêts à mettre une fortune dans ce genre de montage, qui aura de toute façon un certain prix. Tiens, encore une petite confidence, on bosse actuellement sur deux culbuteurs de Maxi (spécifiques) qui sont déjà scannés et en reconstruction 3D, mais là aussi, ça ne se fait pas en un claquement de doigt. Bon, je ne vous en dis pas plus sinon, vous allez me harceler!
Cordialement,
Turboman1397


Moi j ai rien dit a personne Shocked parce que je suis comme st THOMAS je crois se que je vois ,quant une pièce sort de la machine et conforme ....  la encore Rolling Eyes

d’abord il faut ,s’instruire   http://www.aviaid.com/       ou   http://www.paceproducts.co.uk/pumps-and-dry-sumps/standard-pumps/cd-2000-pumps

http://www.paceproducts.co.uk/download.php/CD2000%203%20Stage%20(PDF)

perso l entrée pression sur le carter Renault bof Rolling Eyes  je suis plus sur une entrée filtre a huile déporté et bouchage du bloc en bas .... idea
Revenir en haut Aller en bas
YannGTT
Super pilotes Turbistes
Super pilotes Turbistes
avatar


MessageSujet: Re: Carter sec    Lun 27 Juil - 20:22

En discutant avec un collegue qui a voulu posé un F7R à carter sec dans son GTT il m'a expliqué que la pompe ne passer pas a cause du cardan... En regardant les photos effectivement je pense que en l'etat j'aurais le meme probleme.
Ma question > est ce que cela pose un probleme si je change la position de la pompe sur la plaque afin quelle soit plus haute ( dans la limite de la proximité avec le collecteur echappement bien sur ) ?





Ou faut il absolument que la pompe soit a hauteur du carter pour avoir un bonne aspiration ? Au quel cas je suis dans un mur pale
Revenir en haut Aller en bas
1600 ti
Membre de Bronze
Membre de Bronze
avatar


MessageSujet: Re: Carter sec    Lun 27 Juil - 20:55

j'en avais monté un sur une donkervoort et dans mes souvenirs la pompe n'était pas si basse.
Revenir en haut Aller en bas
YannGTT
Super pilotes Turbistes
Super pilotes Turbistes
avatar


MessageSujet: Re: Carter sec    Lun 27 Juil - 21:41

En refléchissant je pense pas que cela pose un soucis quelle soit plus haute .Si on regarde un montage de Direction assisté a pompe electrique on peu posé la pompe n'importe ou du moment quelle est plus basse que son reseervoir huile.
Revenir en haut Aller en bas
franki
Maitre Yoda
Maitre Yoda
avatar


MessageSujet: Re: Carter sec    Mar 28 Juil - 5:57

non pas de soucis
