MessageSujet: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 9:05

Bonjour,comme vous aimez les petites modifications,voilà celles d'une tringlerie de vitesse de R5 Alpine turbo

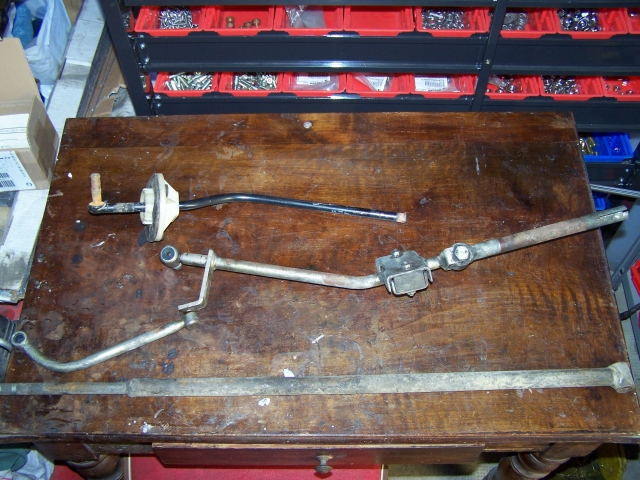

-la tringlerie d'origine
modifs tringlerie de vitesses AT 101208072532696967275534

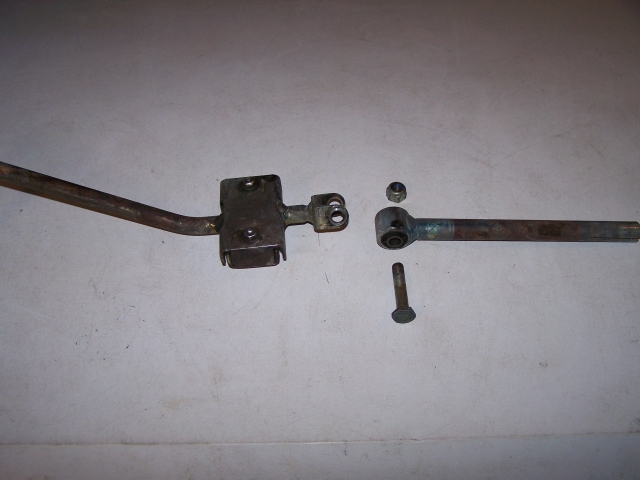

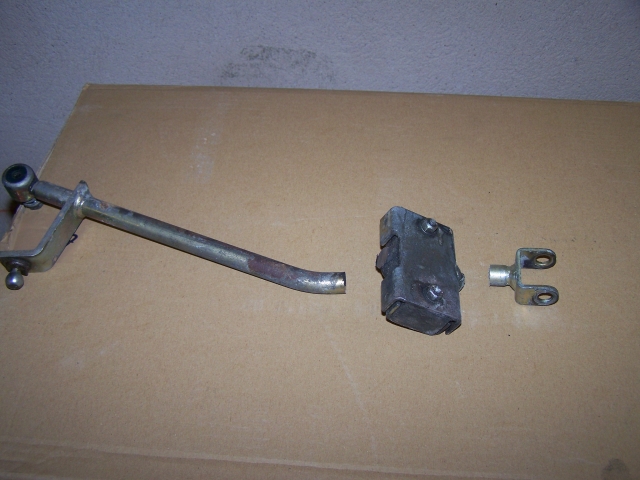

-après un nettoyage on désaccouple et on coupe le vilain silentbloc
modifs tringlerie de vitesses AT 101208072344696967275532
modifs tringlerie de vitesses AT 101208072616696967275536

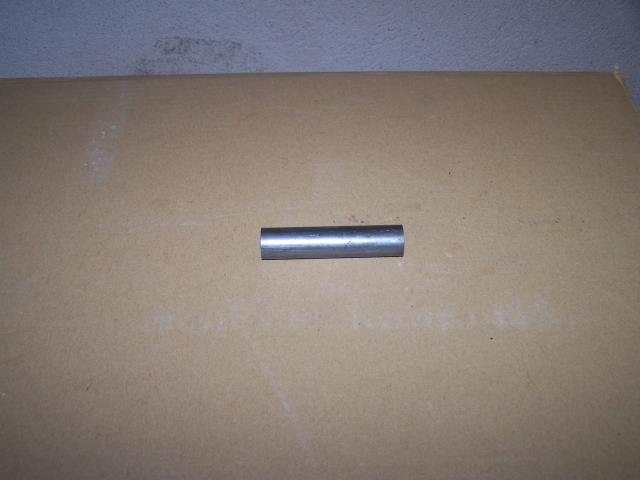

-fabrication d'une douille de remplacement
modifs tringlerie de vitesses AT 101208072707696967275537
modifs tringlerie de vitesses AT 101208072754696967275547
-soudure
modifs tringlerie de vitesses AT 101208072907696967275570
modifs tringlerie de vitesses AT 101208073001696967275582
-on coupe les têtes de la biellette,perçage/taraudage,mise en place de rotules de 8mm
modifs tringlerie de vitesses AT 101208094037696967276674
modifs tringlerie de vitesses AT 101208095913696967276851
-on coupe,perçage/taraudage,mise en place de la rotule de 10mm
modifs tringlerie de vitesses AT 101208073102696967275594
modifs tringlerie de vitesses AT 101208074717696967275669
modifs tringlerie de vitesses AT 101208074836696967275681
-suppression de la bille sertie et perçage à 8mm
modifs tringlerie de vitesses AT 101208075102696967275716
-fabrication de douilles taraudées pour rotule de 8mm
modifs tringlerie de vitesses AT 101208094158696967276678
-on coupe
modifs tringlerie de vitesses AT 101208093807696967276661
modifs tringlerie de vitesses AT 101208093629696967276649
-soudure
modifs tringlerie de vitesses AT 101208095005696967276782
-le levier de vitesses
modifs tringlerie de vitesses AT 101208094738696967276734
-on coupe toujours
modifs tringlerie de vitesses AT 101208094551696967276711
-soudure d'une vis inox
modifs tringlerie de vitesses AT 101208094431696967276695
-les pièces retirées
modifs tringlerie de vitesses AT 101208095748696967276844
-ce que ça donne
modifs tringlerie de vitesses AT 101208094318696967276688
modifs tringlerie de vitesses AT 101208095523696967276822
modifs tringlerie de vitesses AT 101208095321696967276804
modifs tringlerie de vitesses AT 101208095201696967276797
-démontage du silentbloc restant,sera remplacé par un neuf
modifs tringlerie de vitesses AT 101210053508696967285841
-décapage à l'acide avant bichromatage
modifs tringlerie de vitesses AT 101210053622696967285852
-bichromatage
modifs tringlerie de vitesses AT 101213074155696967304260
-le nécesaire pour la modfication
modifs tringlerie de vitesses AT 101227041903696967373005
les entetoises de rotules,les écrous,les rondelles,et la visserie sont en inox dans la mesure du possible,une modificationqui revient à 149€,A+JM
Revenir en haut Aller en bas
le quinquin63
Membre d'Or
Membre d'Or
le quinquin63


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 9:14

top :love: icon_boire .....
Super ....
Revenir en haut Aller en bas
JEROME
Membre d'Argent
Membre d'Argent
JEROME


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 9:41

comme d'hab ! top
Revenir en haut Aller en bas
Chrisrs225
Membre de Bronze
Membre de Bronze
Chrisrs225


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 9:53

je suis toujours bouche bée devant tes réalisations...! modifs tringlerie de vitesses AT 572351 modifs tringlerie de vitesses AT 572351 modifs tringlerie de vitesses AT 572351
Revenir en haut Aller en bas
https://www.facebook.com/christophe.daeschler
nico
Membre de Bronze
Membre de Bronze
nico


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 11:24

Super boulot modifs tringlerie de vitesses AT 572351
Revenir en haut Aller en bas
jo1063_971
Membre de Bronze
Membre de Bronze
jo1063_971


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 14:26

le passage des vitesse devient t'il moins flou???? What a Face

car honnetement je conduit a l'oreil mais si tu regarde ton baladeur impossible de savoir si tu est en 3 ou en 5 !!! et la maniabilité est désagréable, il faut vraiment connaitre la grille de boite!

on peut deja passé commande?
Revenir en haut Aller en bas
capitainecaverne
Membre d'Or
Membre d'Or
avatar


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 14:45

Ouah gros travail... top
Revenir en haut Aller en bas
JM5ATC
Pro pilotes Turbistes
Pro pilotes Turbistes
JM5ATC


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 16:33

Chrisrs225 a écrit:
je suis toujours bouche bée devant tes réalisations...! modifs tringlerie de vitesses AT 572351 modifs tringlerie de vitesses AT 572351 modifs tringlerie de vitesses AT 572351
Moi même je le suis lol! ,ce que j'aimerais c'est avoir un grand bureau pour exposer les pièces refaites
Citation :

le passage des vitesse devient t'il moins flou???? What a Face

car honnetement je conduit a l'oreil mais si tu regarde ton baladeur impossible de savoir si tu est en 3 ou en 5 !!! et la maniabilité est désagréable, il faut vraiment connaitre la grille de boite!

on peut deja passé commande?
Moins flou,le mot est faible modifs tringlerie de vitesses AT 705131 ,c'est presque une BV à crabots lol! ,non sans rire,le passage des vitesses est beaucoup plus précis et avec aussi beaucoup moins de flou dans la position du levier,jo tu es toujours à l'affût,oui c'est possible mais il me faut la tringlerie complète,du levier à la biellettesur la BV?

Merci à vous tous modifs tringlerie de vitesses AT 572351 ,si vous en voulez, j'en ai d'autres,pour ce mois de janvier j'ai prévu la fabrication de barres de torsions pour AT,ar pour commencer,les av suivront,de plus dans l'année j'ai prévu la fabrication d'un kit direction plus direct,je vous monterais aussi ce qui est déjà fait et éprouvé comme la noix de cardan de direction monté avec des coussinets sphérique à rotule,les carbus AT préparés et restaurés....à suivre.A+JM
Revenir en haut Aller en bas
jo1063_971
Membre de Bronze
Membre de Bronze
jo1063_971


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 28 Déc - 18:36

JM5ATC a écrit:
Moi même je le suis lol! ,ce que j'aimerais c'est avoir un grand bureau pour exposer les pièces refaites
Citation :

on ne te donnera pas un bureau mais un laboratoire !!!!

jo tu es toujours à l'affût

le mot est faible!!! si je pouvais t'employé a plein temps pour bosser sur mes voiture je le ferais !!! sa te dis des vacances au soleil sunny

plus sérieusement, le prix que tu affiche c'est le prix des matière seulement? ou tu a deja inclu ta main d'oeuvre dedans? je peut également faire le montage moi meme! ou t'envoyer toute la tringlerie! c'est toi qui vois!

vaut mieu passer en MP modifs tringlerie de vitesses AT 572351
Revenir en haut Aller en bas
JM5ATC
Pro pilotes Turbistes
Pro pilotes Turbistes
JM5ATC


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMer 29 Déc - 9:08

Bonjour jo,des vacances au soleil pourquoi pas Laughing ,mais pas de suite,c'est le prix total,pas d'option chez moi
avec,soudure,produit pour nettoyage/décapage,bichromatage,la MO ne compte pas dans mes réalisations sinon je serais le seul à en profiter modifs tringlerie de vitesses AT 763948 c'est plus de la passion modifs tringlerie de vitesses AT 539538 Il y a pas de problèmes,tu m'envois la tringlerie ou je t'envois le nécéssaire,le nécessaire 94€,A+JM
Revenir en haut Aller en bas
willyam
Membre d'Or
Membre d'Or
willyam


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMer 29 Déc - 18:27

superbe boulot mon ami ! Wink top
Revenir en haut Aller en bas
blootix
Jeune PadaWan
Jeune PadaWan
blootix


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMer 6 Juin - 8:03

Bonjour, j'aimerai bien me présenter mais je ne trouve pas la section

Ici

http://www.5turbo.org/f1-presentation
Revenir en haut Aller en bas
ruealpine
Pro pilotes Turbistes
Pro pilotes Turbistes
ruealpine


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeVen 22 Juin - 5:31

Superbe boulot bravo ! Et le bichromatage tu le fais faire ou ?
Pas mal d'entre nous serait à mon avis interessé pour refaire bichromaté des pièces de leurs autos.


:pilott:
Revenir en haut Aller en bas
JM5ATC
Pro pilotes Turbistes
Pro pilotes Turbistes
JM5ATC


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeVen 22 Juin - 13:31

Bonjour,merci à vous,le traitement est fait dans une entreprise qui ce trouve à 7kms de chez moi,A+JM
Revenir en haut Aller en bas
brisochris
Turbistes
Turbistes
brisochris


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 3 Juil - 20:16

Salut JM,

Je t'ai envoyé un MP, qui est resté sans réponse. Peux-tu regarder cela, STP?

Christophe
Revenir en haut Aller en bas
JM5ATC
Pro pilotes Turbistes
Pro pilotes Turbistes
JM5ATC


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 3 Juil - 21:16

Bonsoir oui,j'attendais voir si mon collègues était dans la possibilité de me faire les accessoires,ce n'est pas le cas car il c'est blessé,il faut attendre la fin du mois,A+JM
Revenir en haut Aller en bas
brisochris
Turbistes
Turbistes
brisochris


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMer 4 Juil - 7:44

OK, fais moi signe quand cette modif redeviendra possible.

A++
Christophe
Revenir en haut Aller en bas
cb1nof
Jeune PadaWan
Jeune PadaWan
cb1nof


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeLun 24 Déc - 12:12

Bonjour à tous,

Je viens de découvrir ce topic sur le sujet d'une pièce qui pourrait m'intéresser.

La fabrication est-elle toujours d'actualité ?

Merci JM
Revenir en haut Aller en bas
JM5ATC
Pro pilotes Turbistes
Pro pilotes Turbistes
JM5ATC


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeVen 28 Déc - 12:15

Bonjour Christophe,je ne fabrique pas la totalité de la tringlerie, je fais la modification sur la base d'une tringlerie d'origine,oui je fait toujours cette modification,A+JM
Revenir en haut Aller en bas
cb1nof
Jeune PadaWan
Jeune PadaWan
cb1nof


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeDim 13 Jan - 20:25

Merci JM pour les infos à ce sujet.

Sur ma tringlerie de sélection de vitesses, la pièce en plastique a disparu de la cage à bille à l'extrémité (cercle rouge sur la photo ci-dessous)
modifs tringlerie de vitesses AT Img_0010

J'ai l'impression que c'est un souci connu. Je démonte le merdier la semaine prochaine et te recontacte.

Merci encore pour ta réponse (désolé pour le retard, j'ai eu pas mal de temps passé en déplacement pour le travail à l'étranger)
Revenir en haut Aller en bas
JM5ATC
Pro pilotes Turbistes
Pro pilotes Turbistes
JM5ATC


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeMar 22 Jan - 6:10

Bonjour Christophe ,pas de soucis,A+JM
Revenir en haut Aller en bas
cb1nof
Jeune PadaWan
Jeune PadaWan
cb1nof


modifs tringlerie de vitesses AT Empty
MessageSujet: Re: modifs tringlerie de vitesses AT   modifs tringlerie de vitesses AT Icon_minitimeDim 24 Fév - 6:37

Salut JM,

Petit retour d'expérience. J'avais la pièce plastique qui avait disparu dans la cage à bille à l'extrémité de la tige du sélecteur.

Je n'ai corrigé que cette partie en m'inspirant de ta solution.

Verdict : c'est bluffant car rien qu'en changeant cette partie, ma petite AT a gagné une sélection de rapports bien plus précise.

Du coup, quand elle sera en carrosserie je pense faire l'intégrale.

modifs tringlerie de vitesses AT Img_0210

Merci encore pour ton tuto qui m'a grandement servi
